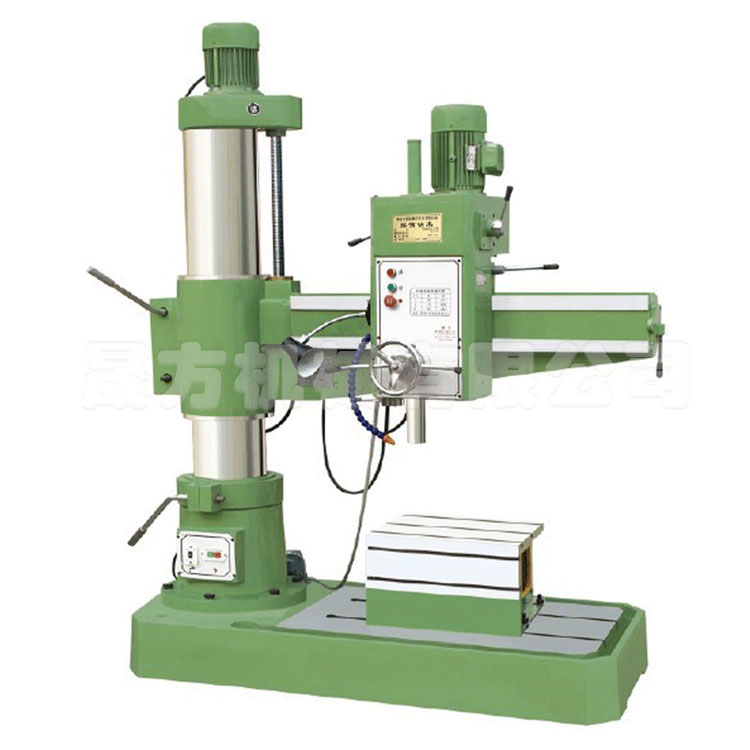

Z3040×13机械型摇臂钻床
晟方机械摇臂钻床Z3040×13系列摇臂钻床具有以下特点;
1.双立柱设计,使摇臂更轻巧,便捷!工作效率大大起高2.操纵系统集中在主轴箱上,变速灵活、方便,
3.进给机械电器双保险,安全,避免误操作。
4.基础大件采用优质材料成型铸造,经时效处理后,用高精度机床加工,具有极高精度
5.各导轨面均经淬硬处理,主轴采用氮化处理,延长使用寿命。
6.主轴正反转采用手把控制,钻孔,攻丝更加方便快捷。
7.臂长1.3米,加工范围更大,更便捷。
8.摇臂导轨加宽未定性更好。
9.进给涡轮自动润滑。
主要技术参数 | Z3040×10/13 |
---|---|
钻孔最大直径mm | 铸铁40/钢材32 |
主轴端面至工作台距离mm | 260-1050 |
主轴中心至立柱母线距离mm | 360-1300 |
主轴行程mm | 200 |
主轴椎孔(莫氏) | 4 |
主轴转速范围r.p.m | 75、130、240、380、660、1200 |
主拍转速级数 | 6 |
主轴进给量范围r.p.m | 0.10-0.25 |
主轴进给量级数 | 3 |
摇臂回转角度。 | 360 |
主电机功率kw | 2.2 |
升降电机功率kw | 1.5 |
机床重量kg | 1400 |
外型尺寸mm | 1800×810×2300 |
