铣床的结构及作用

文章作者:作者:未知 时间:2019-08-28 08:14:35 点击次数:0
铣床机械加工很普遍的一个机械,是用铣刀对工件进行铣削加工的机床,在制造行业使用十分广泛。

铣床的分类



铣床种类很多,一般是按布局形式和适用范围加以区分,主要的有升降台铣床、龙门铣床、单柱铣床和单臂铣床、仪表铣床、工具铣床等。



升降台铣床有万能式、卧式和立式几种,主要用于加工中小型零件,应用最广;龙门铣床包括龙门铣镗床、龙门铣刨床和双柱铣床,均用于加工大型零件;单柱铣床的水平铣头可沿立柱导轨移动,工作台作纵向进给;单臂铣床的立铣头可沿悬臂导轨水平移动,悬臂也可沿立柱导轨调整高度。单柱铣床和单臂铣床均用于加工大型零件。



仪表铣床是一种小型的升降台铣床,用于加工仪器仪表和其他小型零件;工具铣床主要用于模具和工具制造,配有立铣头、万能角度工作台和插头等多种附件,还可进行钻削、镗削和插削等加工。其他铣床还有键槽铣床、凸轮铣床、曲轴铣床、轧辊轴颈铣床和方钢锭铣床等,它们都是为加工相应的工件而制造的专用铣床。

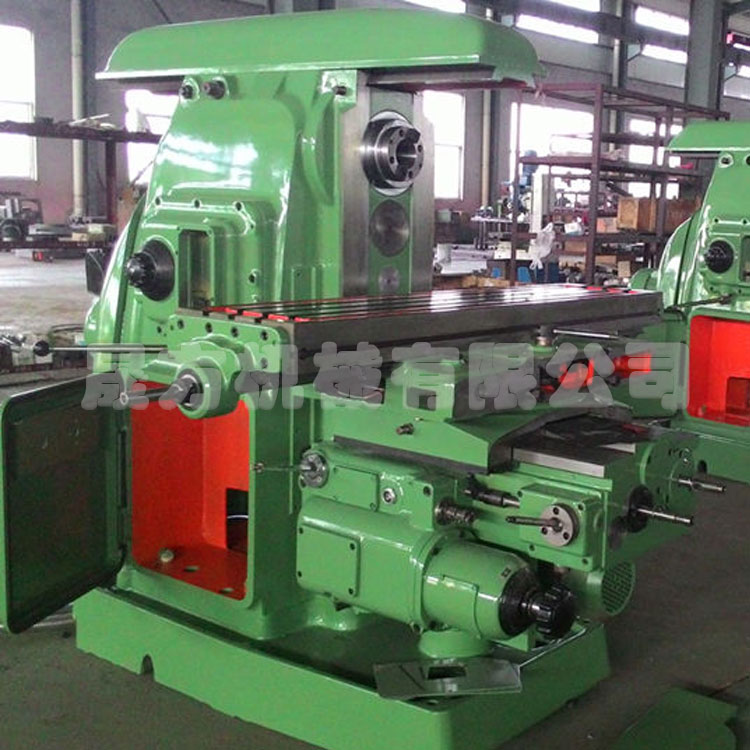

铣床

另外,按控制方式,铣床又可分为仿形铣床、程序控制铣床和数控铣床等。



1、台式铣床:小型的用于铣削仪器、仪表等小型零件的铣床。



2、悬臂式铣床:铣头装在悬臂上的铣床,床身水平布置,悬臂通常可沿床身一侧立柱导轨作垂直移动,铣头沿悬臂导轨移动。



3、滑枕式铣床:主轴装在滑枕上的铣床,床身水平布置,滑枕可沿滑鞍导轨作横向移动,滑鞍可沿立柱导轨作垂直移动。



4、龙门式铣床:床身水平布置,其两侧的立柱和连接梁构成门架的铣床。铣头装在横梁和立柱上,可沿其导轨移动。通常横梁可沿立柱导轨垂向移动,工作台可沿床身导轨纵向移动。用于大件加工。



5、平面铣床:用于铣削平面和成型面的铣床,床身水平布置,通常工作台沿床身导轨纵向移动,主轴可轴向移动。它结构简单,生产效率高。



6、仿形铣床:对工件进行仿形加工的铣床。一般用于加工复杂形状工件。



7、升降台铣床:具有可沿床身导轨垂直移动的升降台的铣床,通常安装在升降台上的工作台和滑鞍可分别作纵向、横向移动。



8、摇臂铣床:摇臂装在床身顶部,铣头装在摇臂一端,摇臂可在水平面内回转和移动,铣头能在摇臂的端面上回转一定角度的铣床。



9、床身式铣床:工作台不能升降,可沿床身导轨作纵向移动,铣头或立柱可作垂直移动的铣床。



10、专用铣床:例如工具铣床:用于铣削工具模具的铣床,加工精度高,加工形状复杂。



铣床的结构



铣床一般由七个部分组成。



1、床身用来安装和支承机床各部件,是铣床的身体,内部有主传动装置,变速箱、电器箱。床身安装在底座上,底座是铣床的脚,内部还有冷却液等。



2、悬梁安装在床身上方的导轨中,悬梁可根据工作要求沿导轨作前后移动,满足加工需要。悬梁内部的主轴变速箱是由电动机通过一系列齿轮再传递到一对锥齿轮上,最后从铣头主轴传出。



3、主轴用来带动铣刀旋转,其上有7:24的精密锥孔,可以安装刀杆或直接安装带柄铣刀。



4、升降台沿床身的垂直导轨作上下运动,即铣削时的垂直进给运动。



5、横向工作台沿升降台水平导轨作横向进给运动。



6、纵向工作台沿转台的导轨带动固定在台面上的工件作纵向进给运动。



7、转台可随横向工作台移动,并使纵向工作台在水平内按顺或逆时针扳转某一角度,以切削螺旋槽等。

铣床的作用



主要是对零部件进行曲线外部轮廓或平面的加工;安装不同的刀具还可以进行锯切、开榫、打眼和仿形雕刻等。铣床除能铣削平面、沟槽、轮齿、螺纹和花键轴外,还能加工比较复杂的型面,效率较刨床高,在机械制造和修理部门得到广泛应用。
