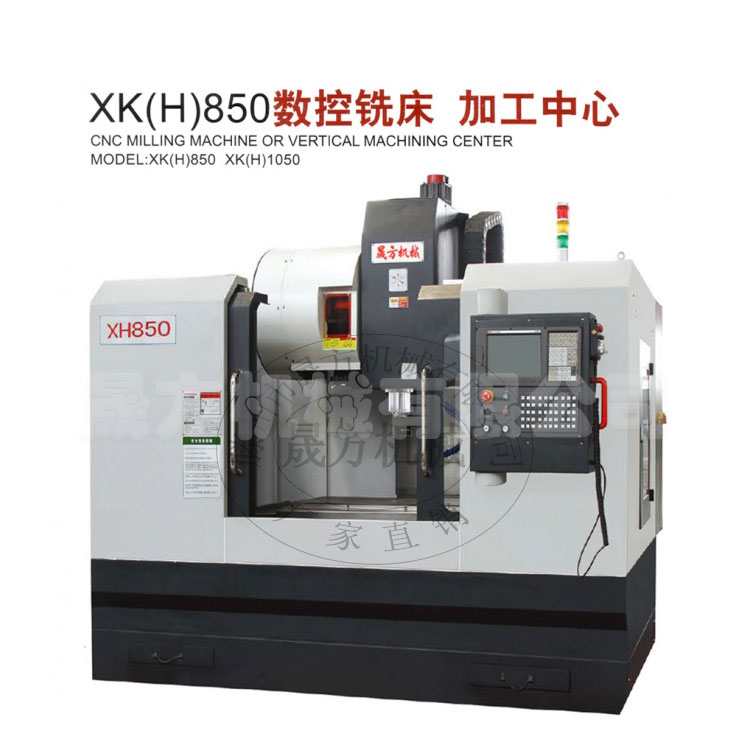

立式加工中心XH850三轴线轨数控机床配置参数

  • 产品参数

  此款加工中心机械部分是指:X 、Y、Z向导轨均为线性滚动导轨副。并配有BT40圆盘式24把刀刀库,按国内相关标准装配、检验。

        X、Y、Z三轴伺服控制半闭环式,结构及外形尺寸紧凑合理,主轴为伺服电机驱动。能够实现对各种盘类、板类、壳体、模具等复杂零件在一次装夹中完成钻、铣、镗、扩、铰、攻丝等多种工序加工,适合于汽车零部件、电器仪表、摩托车、工具、五金、电机等行业的零件加工,可用于中小批量零件的高效加工制造,对复杂、高精度零件的加工更显其优越性,也可组成自动生产线进行大批量生产,保证零件的产品质量和高效的生产。

主要结构特点

1、底座、滑座、工作台、立柱、主轴箱等主要基础件采用高刚性的铸铁结构,在底座的内部分布着加强筋,滑座为箱体式结构,保证了基础件的高刚性和抗弯减震性能,立柱采用柱形结构,基础稳固,刚性好;基础件采用树脂砂造型并经过时效处理,确保机床长期使用精度的稳定性,为机床性能的稳定性提供了保障。
2、X、Y、Z向导轨均为德国力士乐滚动直线导轨耐磨性好。配合自动强制润滑,实现机床的高速运动;
3、X、Y、Z三个方向进给采用高精度高强度台湾的滚珠丝杠,进给速度高;驱动电机通过弹性联轴器与丝杠直联,进给伺服电机直接将动力传递给高精度滚珠丝杠,无背隙,保证机床的定位精度;
4、采用台湾知名品牌高速、高精度、高刚性主轴单元,轴向和径向承载能力强,转速达8000rpm;
5、主轴采用中心吹气结构,对主轴内锥进行清洁,保证刀具夹持的精度;
6、X、Y、Z三个方向导轨、丝杠都采用密闭防护,保证丝杠及导轨的清洁;
7、采用高质量的16把斗笠式(标配)或24把圆盘式(选配)刀库,换刀准确,时间短,效率高,经百万次运转测试,符合可靠性要求;带有阻尼结构,能减少运动时的冲击,保证刀库的使用寿命;气动驱动,最短路径换刀;
9、采用集中自动润滑装置,定时、定量的自动间歇式润滑,工作稳定可靠;
10、精度精度按JB/T8771.2-1998《加工中心 检验条件 第2部分:立式加工中心几何精度检验》和JB/T8771.4-1998《加工中心 检验条件 第4部分:线性和回转轴线的定位精度和重复定位精度检验》制造和验收。
定位精度可达:±0.01 重复定位精度可达:±0.005.
主要配置:
1. 进口滚珠丝杆(台湾上银)。
2. 进口滚珠线性导轨(德国力士乐、)。
3. 台湾产主轴,主轴带轮及皮带。
4. 台湾产增压缸。
5. 进口轴承(NSK)。
6. 进口联轴器或国产优质联轴器。
7. X、Y、Z(下)不锈钢导轨防护。
8. 国产电子润滑泵(贝奇尔)进口电子润滑泵。
9. 气动元件、(德国)。
10. 可选配、自动螺旋排屑功能。
11.FANUC数控系统、圆盘式刀库BT40-T24(台湾)。
主轴 台湾(BT40-8000)
X、Y、Z轴线轨 德国力士乐
丝杠支撑轴承 日本NSK 、
齿形带 日本UNITTA
联轴器 国产金桥通
润滑 日本河谷
床身结构 优质树脂砂铸件
自动排屑器 国产
工作台面积 500X1000
行程X、Y、Z 800X500X520
增压缸 台湾臻赏、尚品
"T"型槽 5-18H7
X、Y、Z轴丝杠、型号 台湾银泰 4012/4012/4012
X/Y/Z电机尺寸 电机直口Ø110 电机轴Ø24
工作台承重 450KG
快速速度      X、Y、Z 30000、30000、24000
进给速度      X、Y、Z 8000、8000、6000
定位精度 0.01mm
重复定位 ±0.005mm
主轴功率 7.5KW
主轴尺寸 电机直口Ø180 电机轴Ø32
内防 X/Y/Z三轴不锈钢导轨防护
重量 约5.7T
