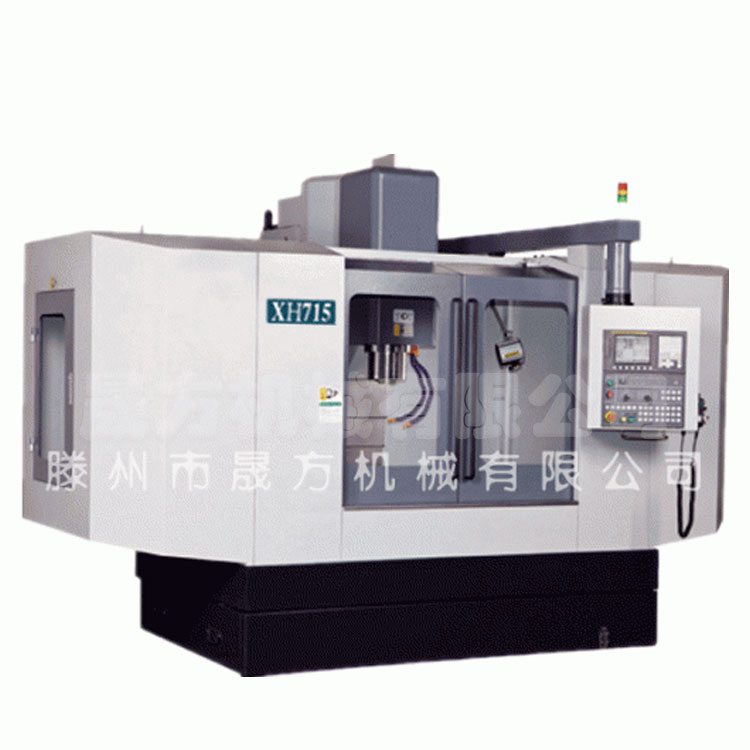

XH715立式加工中心主要性能特点
●本机床是适用于机械加工及模具制造领域的立式加工中心，能适应从粗加工到精加工的加工要求，可完成铣、钻、攻、镗等多种工序。
●机身及主要构件均为高强度铸铁,金相组织稳定，确保机床长期使用的稳定性；
●立柱底部为A字型桥跨式结构，结合大箱体底座，大幅减轻重切削时机身的振动；底座采用超宽矩形淬火导轨，并采用四导轨支撑，机床刚性大；
●机床的外防护采用全封闭结构，安全可靠。
|
项目 |
单位 |
技术参数 |
||||
|
工作 |
X向行程 |
㎜ |
1000 |
|||
|
Y向行程 |
㎜ |
500 |
||||
|
Z向行程 |
㎜ |
580 |
||||
|
主轴端面至工作台距离 |
㎜ |
140-720/270-850(加高) |
170-750/300-880(加高) |
|||
|
主轴中心至立柱导轨面距离 |
㎜ |
545 |
||||
|
工 |
工作台面积 |
㎜ |
1600×500 |
|||
|
T型槽尺寸 |
㎜ |
5-18-80 |
||||
|
工作台最大承重 |
㎏ |
900 |
||||
|
主轴 |
主轴转速 |
r/min |
80-3500 |
80-6000 |
||
|
主轴锥孔 |
|
BT50 |
BT40 |
|||
|
主轴电机功率 |
KW |
11/15 |
||||
|
进给 |
X/Y轴快速移动 |
m/min |
10 |
|||
|
Z轴快速移动 |
m/min |
8 |
||||
|
切削进给 |
mm/min |
1-5000 |
||||
|
导轨 |
型式 |
|
三轴硬轨、Y轴四导轨 |
|||
|
精度 |
X/Y/Z定位精度 |
㎜ |
0.02/0.016/0.016 |
|||
|
X/Y/Z重复定位精度 |
㎜ |
0.012/0.008/0.008 |
||||
|
刀库 |
刀库容量（标配/选配） |
把 |
16 |
20 |
16 |
24 |
|
刀具最大直径（邻/空） |
㎜ |
φ152/φ200 |
φ125/φ150 |
φ80/φ130 |
φ80/φ150 |
|
|
刀具最大长度 |
㎜ |
300 |
300 |
300 |
300 |
|
|
刀具最大重量 |
㎏ |
15 |
7 |
|||
|
其他 |
机床净重 |
㎏ |
6700 |
6500 |
||
|
外形尺寸 |
㎜ |
2645×3500×2600 |
||||
XHC715立式加工中心主要配置
| 标准配置 | 选择配置 |
| FANUC 0i mate-MD数控系统 | HNC-21MD/210B、KND-1000M/2000M、三菱M70B、西门子802D数控系统 |
| 16把斗笠式刀库 | 20把圆盘刀库 |
| BT50主轴实现强力铣削 | BT40 |
| 全防护结构 | 主轴中心出水 |
| 手动排屑 | 强力冲屑系统、链式排屑机构 |
| 电柜空调 | |
| 油水分离装置 | |
|
第四轴 |
