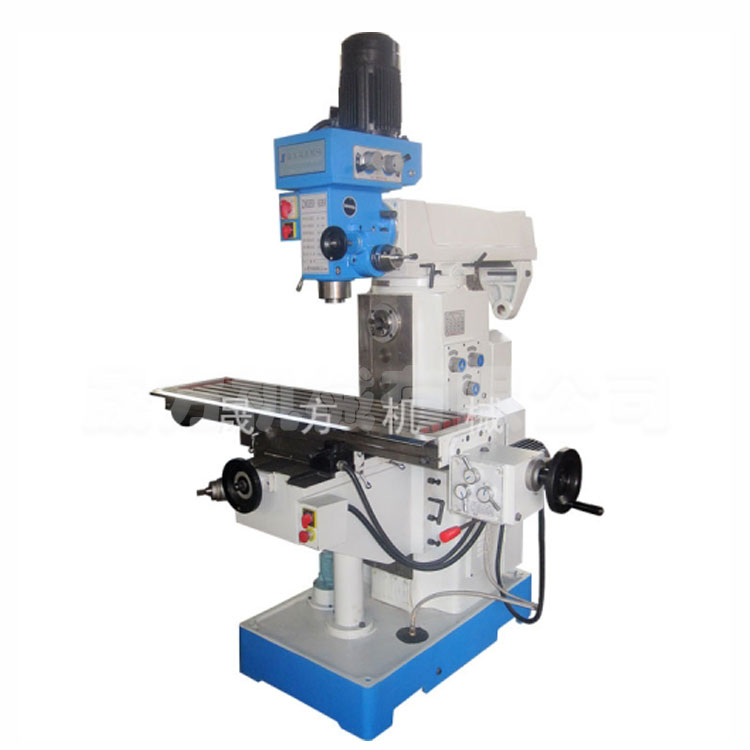

ZX6350C钻铣床
钻铣床6350多功能铣床X6350C,立铣及卧铣均为齿轮传动,装有机械进给器,可实现工作台纵向自动进给.床身导轨淬火处理,有良好的耐磨能力.铣头安装于滑臂前端,可前后移动,不仅能在垂直平面内左右回转45度，又可在床身上回转360度，具有良好的加工万向性.立式主轴套筒具有手动和微动两种进给.工作台分三种机动进给方式：A型为三向；C型为单向；D型为两向。www.sdsfmc.com
|
项 目 |
单位 |
ZX6350A |
ZX6350C |
ZX6350D |
|
钻孔最大直径mm |
mm |
50 |
50 |
50 |
|
端铣最大宽度mm |
mm |
100 |
100 |
100 |
|
立铣床最大直径mm |
mm |
32 |
25 |
25 |
|
最大攻丝直径 |
|
M16 |
M16 |
M16 |
|
主轴中心至工作台距离mm |
mm |
90-390 |
110-530 |
60-480 |
|
主轴转速范围r/min |
r/min |
（8级）115-1750（立） |
115-1750(立) |
(立)115-1750 |
|
主轴行程mm |
mm |
120 |
120 |
120 |
|
工作台尺寸mm |
mm |
1200×280 |
1200×280 |
1200×280 |
|
工作台行程mm |
mm |
600×320×300 |
700×260 |
700×300×430 |
|
主传动电动机功率kW |
kW |
(立)YD100L-8/4 0.85/1.5 |
(立)YD100L-8/4 0.85/1.5 |
(立)YD100L-8/4 0.85/1.5 |
|
机床净重/毛重kg |
kg |
1550 |
1270 |
1360 |
|
外形尺寸mm |
mm |
1680×1480×2150 |
1350×1285×2300 |
1400×1400×2250 |
